Kovèti pou ak etajè Kovèti pou

Yon plak plat oswa ba dwat yo rele yon etajè lè li gen yon seri de dan egalman espace. Etajè komen se yon ka espesyal nan envolve silendrik Kovèti pou. Li se yon Kovèti pou silendrik ki gen reyon sèk baz enfini ak kantite enfini dan. Li koresponn ak envolutif silendrik Kovèti pou youn pa youn, epi li divize an etajè Kovèti pou SPUR, etajè Kovèti pou helical ak etajè Kovèti pou chevron. Pou etajè a ak lineyè (envolute ka espesyal) pwofil dan, dan yo distribiye sou plak plat la. Nan tout plan paralèl ak plan Indexing la, anplasman dan an rete san chanjman e egal aπ m, ak ang presyon an toupatou sou pwofil dan an rete san okenn chanjman ak egal a valè estanda a .

Dwat M1 etajè Kovèti pou

Yon etajè ki gen liy dan se pèpandikilè ak direksyon k ap deplase dan an rele yon etajè dwat. Sa vle di, etajè a ki gen liy dan se paralèl ak aks Kovèti pou matche. Gade "etajè" (Figi 5-51).

Incline etajè Kovèti pou M1

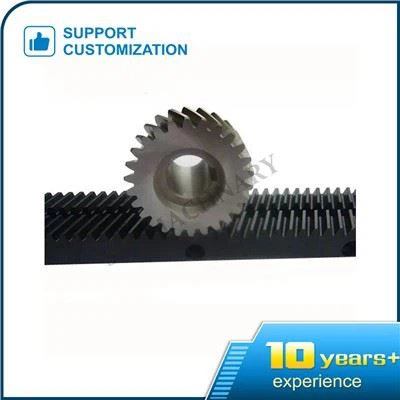

Liy dan yon etajè se yon liy dwat ki enkline nan direksyon k ap deplase dan yo, se sa ki, liy dan an nan yon ang egi ak aks Kovèti pou matche a. Yo rele etajè a enkline (figi 5-52).

Karakteristik prensipal nan etajè Kovèti pou M1:

(1) Depi pwofil dan etajè a se yon liy dwat, tout pwen sou pwofil dan an gen menm ang presyon an, ki egal a ang enklinasyon pwofil dan an. Ang sa a rele ang pwofil dan, ak valè estanda a se 20.

(2) Nenpòt liy dwat paralèl ak adisyon a gen menm anplasman ak modil.

(3) Liy dwat la paralèl ak liy tèt dan an ak epesè dan egal a lajè Groove dan an rele liy divize (liy sant), ki se liy done pou kalkile gwosè etajè a.

Dimansyon aplikasyon transmisyon etajè ak pignon:

1. Apwopriye pou mekanis pwezante rapid ak egzat

2. Li apwopriye pou zouti machin CNC, sant D, machin koupe, machin soude, elatriye ak chaj lou, segondè presizyon, gwo frigidité, gwo vitès ak konjesyon serebral long.

3. Li apwopriye pou machin rapid transplantasyon automatisation faktori, mekanis endistriyèl robo bra grabbing, elatriye
